Modhanna Sreangaithe Scoradáin Chuarda 1P/2P/3P/4P DC i gCórais Soláthair Cumhachta UPS

I gcumraíocht na gcóras soláthair cumhachta UPS, comhlíonann scoradáin chiorcaid DC dhá fheidhmeanna aonrúcháin agus cosaint forshrutha do chiorcaid cheallraí. Freagraíonn cineálacha éagsúla soláthairtí cumhachta UPS le voltais agus sruthanna rátaithe ceallraí éagsúla, rud a fhágann gur gá scoradáin chiorcaid DC a oiriúnú le comhaireamh cuaille éagsúla. Mionsonróidh an t-alt seo na modhanna sreangaithe éagsúla maidir le scoradáin chiorcaid 1P/2P/3P/4P DC a chuirtear i bhfeidhm i gcórais UPS.

1. Tá paraiméadair chaighdeánacha ag scoradáin chiorcaid lena n-áirítear voltas rátáil agus sruth rátáilte (do chineálacha 1P). Nuair a theipeann ar na paraiméadair seo ceanglais voltais agus reatha na ceallraí a chomhlíonadh, is féidir an voltas oibriúcháin agus an sruth a mhéadú trí líon na gcuaillí scoradáin chiorcaid a chur leis agus cumraíochtaí nasc sraith-chomhthreomhar a ghlacadh. Go sonrach, méadaíonn nasc sraithe an voltas agus méadaíonn nasc comhthreomhar an sruth.Anseo, glacaimid voltas rátáil 250V mar shampla.

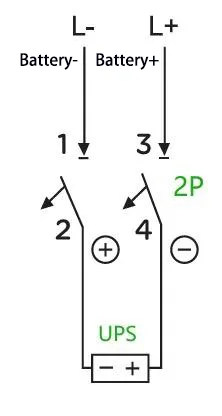

A:Mar shampla: I gcás UPS le toilleadh de 40 kVA agus sreang ceallraí rátáil de 32 cealla (a chomhionannú voltas muirir: 14 V × 32 = 448 V; tá cadhnraí ann freisin le voltas muirear snámhphointe de 13.6 V amháin, a úsáidtear anseo chun críocha léirithe amháin), ríomhtar an t-uassruth oibriúcháin mar 40 kVA × 1.0 ÷ 1.0 ÷ 2 3.0% = 139 A (ag glacadh le fachtóir cumhachta de 1.0, éifeachtacht 90%, agus voltas scoite UPS-set de 10 V in aghaidh na cille). Sa chás seo, is leor scoradán ciorcaid 2P 500 V 200 A. Is é seo a leanas an modh sreangaithe:

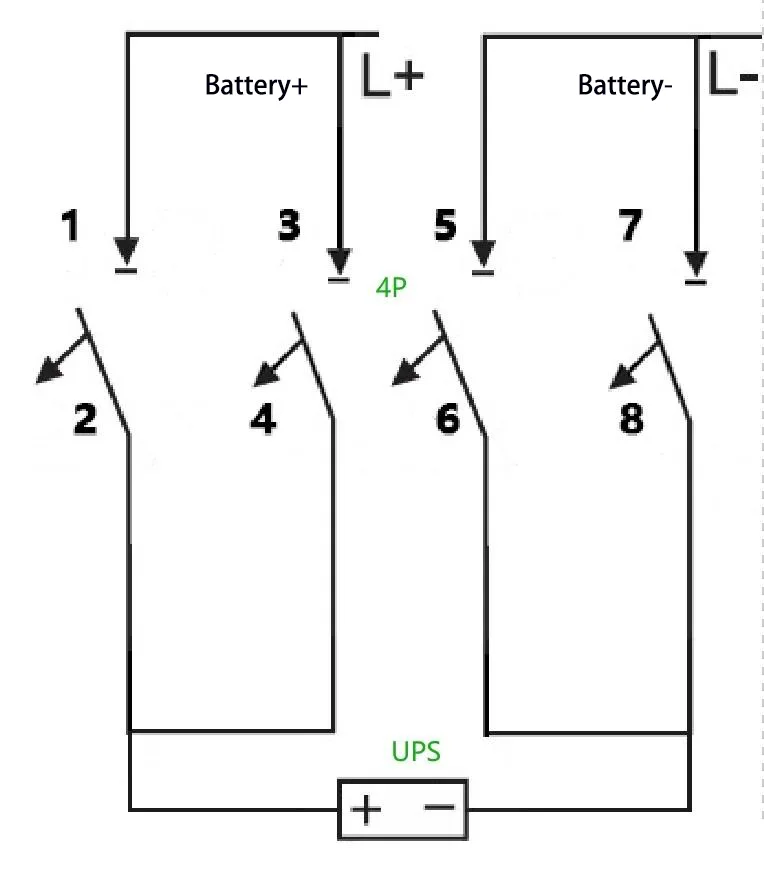

B:Cad a tharlaíonn má úsáidtear scoradán 2P 500 V 100 ina ionad sin? Is féidir an ceanglas seo a chomhlíonadh le scoradán ciorcaid 4P - go sonrach, trí dhá shraith de scoradáin chiorcaid 2P a chomhthreomharú chun an cumas reatha iompair a fheabhsú. Is é seo a leanas an modh sreangaithe:

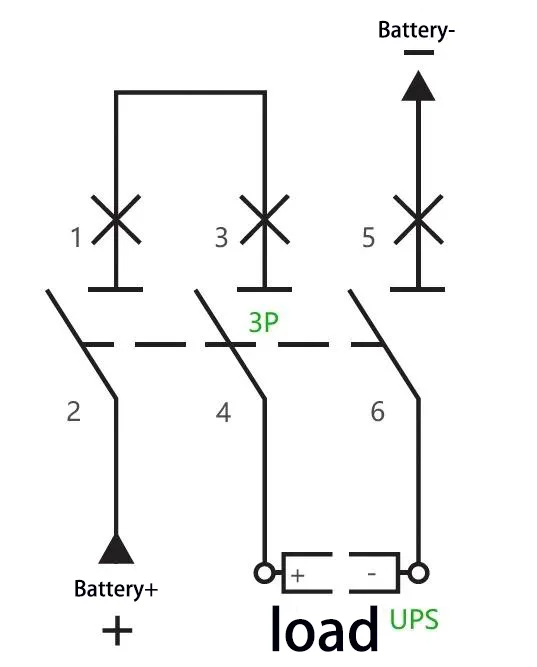

C:Mar shampla: I gcás UPS le toilleadh de 40 kVA agus teaghrán ceallraí rátáilte de 40 cealla (a chomhionannú voltas muirir: 14 V × 40 = 560 V), ríomhtar an t-uasmhéid reatha oibriúcháin mar 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. Is féidir le 0 3P dhá bhriseadh ciorcad a ghlacadh, a V 3P le dhá bhriseadh ciorcad. cuaillí ceangailte i sraith. Is é seo a leanas an modh sreangaithe:

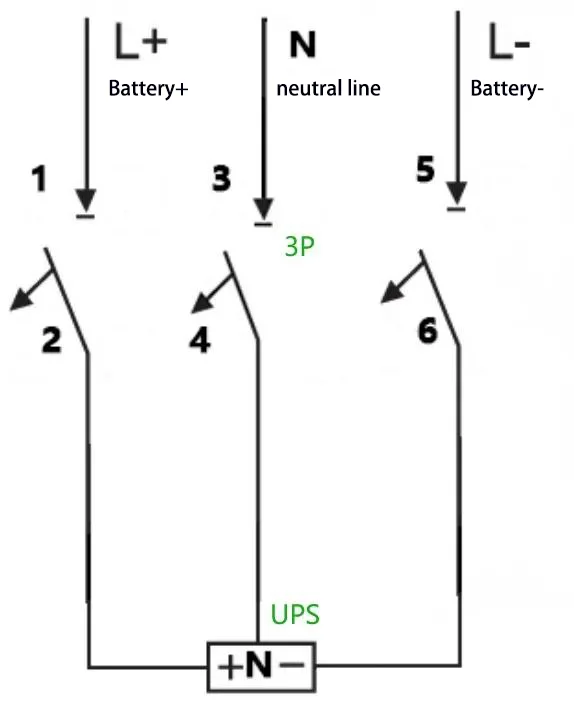

D:Mar shampla: I gcás UPS le toilleadh de 40 kVA, teaghrán ceallraí rátáil de 32 cealla, agus nasc sreang neodrach (a chomhionannú voltas muirear: 14 V × 32 = 448 V, i.e., ±224 V), ríomhtar an t-uassruth oibriúcháin mar 40 kVA × 1.0 ÷ 90% ÷13 ÷ 10 V. 500 V 200 Is féidir le scoradán ciorcad a ghlacadh, agus is é an modh sreangú mar a leanas:

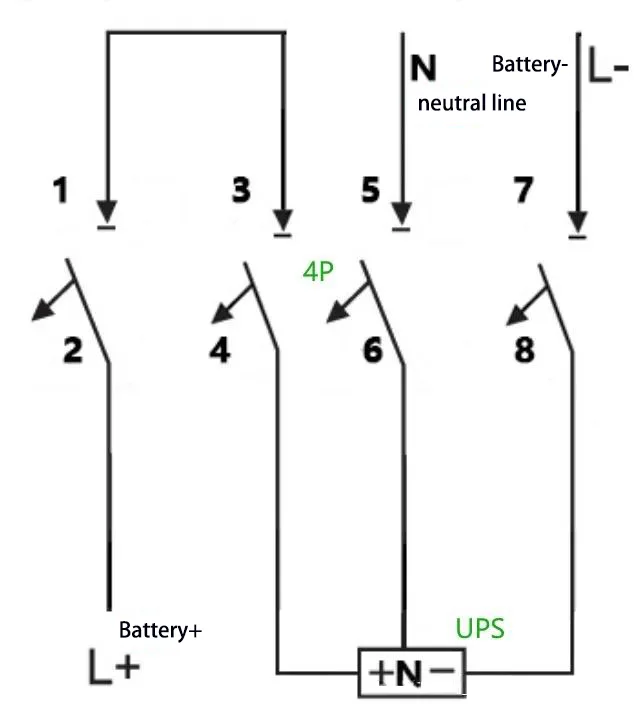

E:Mar shampla: I gcás UPS le toilleadh de 40 kVA, teaghrán ceallraí rátáil de 40 cealla, agus nasc sreang neodrach (a chomhionannú voltas muirear: 14 V × 40 = 560 V, i.e., ± 280 V), ríomhtar an t-uasmhéid reatha oibriúcháin mar 40 kVA × 1.0 ÷ 90% ÷1 ÷ 1 40 V = A1 40 V = 1 40 V. 750 V 150 Is féidir scoradán ciorcaid a ghlacadh, agus dhá cheann dá chuaillí ceangailte i sraith. Is é seo a leanas an modh sreangaithe:
