Anailís locht agus láimhseáil bosca comhcheangail fótavoltach

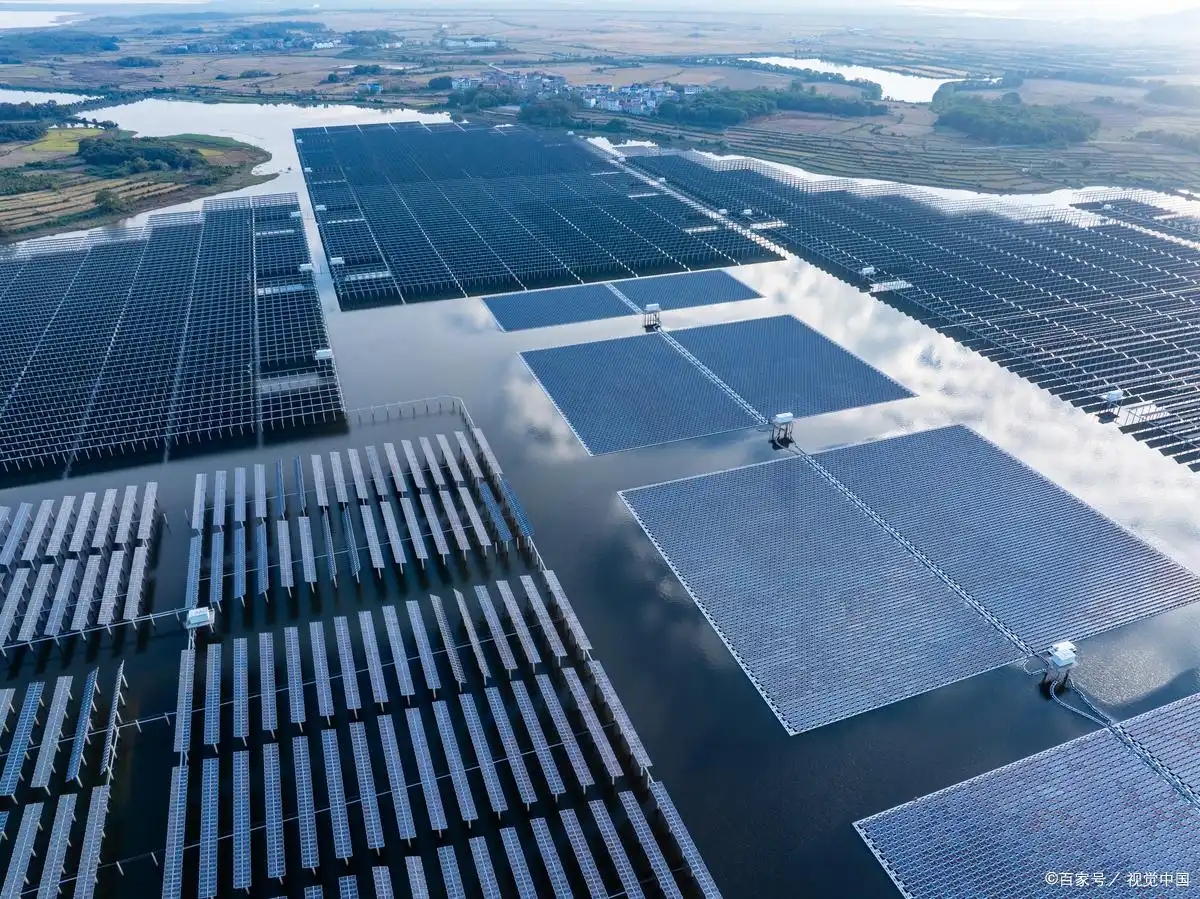

Mar chomhpháirt thábhachtach den fhuinneamh glas nua-aimseartha, tá sé ríthábhachtach oibriú agus cothabháil stáisiúin chumhachta fótavoltach. Mar phríomhthrealamh leictreach i ngléasraí cumhachta fótavoltach, tá an bosca combiner thar a bheith tábhachtach in oibriú agus cothabháil laethúil.

Feidhmeanna bunúsacha agus struchtúr bosca combiner PV

Is é príomhfheidhm bosca comhcheangail fótavoltach ná fuinneamh leictreach DC a bhailiú ó il-teaghráin fhótavoltach agus é a tharchur go sábháilte chuig caibinéid dáileacháin DC nó inverters ina dhiaidh sin trí fheistí cosanta cosúil le scoradáin chiorcaid agus gabhálaithe tintreach. Áirítear ar a struchtúr de ghnáth blaosc bosca, críochfort ionchuir DC, cosaint tintreach, breaker ciorcad DC, aonad monatóireachta, agus críochfoirt sreangú.

Seo a leanas léaráid scéimreach de struchtúr inmheánach an bhosca cumaisc:

◆ Blaosc bosca:Déanta as cruach dhosmálta nó ábhar plaisteach, tá sé ina saothraítear rónta maith, friotaíocht creimeadh, agus diomailt teasa. Sroicheann an leibhéal cosanta de ghnáth IP65, is féidir a chosc go héifeachtach deannaigh agus taise ó dul isteach.

◆ críochfort ionchuir DC:Tá calafoirt ionchuir iolracha ag gach bosca combiner, a fhreagraíonn do shruthanna a fháil ó teaghráin fótavoltach éagsúla. Tá gach calafort feistithe le nascóirí MC4 nó críochfoirt sreangú tiomnaithe le haghaidh nasc teaghrán éasca.

◆ Cosaint tintreach:Tógtha i ngabhálaire tintreach, de ghnáth úsáidtear cosantóir borrtha (SPD) atá deartha go sonrach le haghaidh fótavoltach, chun róvoltas de bharr tintreach a chosc agus an córas a chosaint ó dhamáiste tintreach.

◆ Scoradán ciorcad DC:Tá gach críochfort ionchuir feistithe le scoradán ciorcaid DC le haghaidh cosaint forshrutha. Nuair a aimsítear sruth neamhghnácha (cosúil le ciorcad gearr nó ró-ualach), déantar an ciorcad a dhínascadh go huathoibríoch chun sábháilteacht na modúl agus na gcóras fótavoltach a chosaint.

◆ Críochfoirt sreangú:Tá críochfoirt sreangaithe le marcálacha soiléire taobh istigh áisiúil do phearsanra cothabhála a iniúchadh agus fabhtcheartú a dhéanamh.

Anailís locht coitianta agus struchtúr bosca combiner PV

◆ Anailís ar fheiniméan tripping minic na scoradáin chiorcaid

Rianú bunchúiseanna: D'fhéadfadh an feiniméan seo a bheith mar gheall ar naisc ghearrchiorcaid idir teaghráin, damáiste fisiciúil do mhodúil fótavoltach, oibriú mícheart le linn sreangú, nó an córas a bheith faoi réir ualaí thar a raon deartha.

Treoir phróiseála: Is é an chéad chéim ná an ciorcad ionchuir a bhfuil tionchar aige a leithlisiú, agus ansin úsáid a bhaint as iliméadar chun voltas ciorcad oscailte agus sruth gearrchiorcad na sreangán fótavoltach ábhartha a thomhas go cruinn chun an chomhpháirt neamhghnácha a aimsiú. Mura bhfuarthas aon fhadhbanna soiléire le linn an iniúchta tosaigh, is gá na cáblaí nasctha a sheiceáil go cúramach chun a dhearbhú an bhfuil damáiste inslithe de bharr dul in aois, caitheamh nó fachtóirí seachtracha, rud a d'fhéadfadh lochtanna talún a bheith mar thoradh air. Ar deireadh, ní féidir neamhaird a dhéanamh ar mheastóireacht an scoradáin chiorcaid féin, lena n-áirítear cibé an bhfuil a shruth rátáilte, a voltas agus paraiméadair eile ag teacht le riachtanais an chórais. Más gá, ba cheart athsholáthar a dhéanamh chun oibriú cobhsaí an chórais a chinntiú.

◆ Straitéisí freagartha do mhainneachtain gabhálaí tintreach

Cúis leis an teip: Mar phríomhthrealamh chun an córas a chosaint ó stailceanna tintreach agus róvoltas, is minic a theipeann ar na gabhálaithe tintreach mar gheall ar stailceanna tintreach díreach nó róvoltas inmheánach an chórais.

Próiseas: Is bealach éifeachtach chun teip a chosc é stádas na fuinneoige táscaire nó solas LED an ghlacadóra tintreach a sheiceáil go rialta. Chomh luath agus a iompaíonn an fhuinneog táscaire dearg nó go gcailltear taispeáint, léiríonn sé go bhfuil damáiste déanta don ghabháil tintreach agus ní mór é a athsholáthar láithreach chun rioscaí sábháilteachta féideartha a sheachaint.

◆ Réiteach ar an bhfadhb a bhaineann le teocht ard inmheánach sa bhosca combiner

Anailís ar chúis: Tá teocht inmheánach an bhosca combiner ró-ard, de ghnáth mar gheall ar rudaí eachtracha a chuireann bac ar na poill diomailt teasa, carnadh deannaigh iomarcach taobh istigh den bhosca, nó róthéamh na n-eilimintí teasa de bharr sruth iomarcach.

Réiteach: Ar an gcéad dul síos, is gá na poill aerála agus diomailt teasa den bhosca cumaisc a ghlanadh chun aerchúrsaíocht gan bhac a chinntiú. Ag an am céanna, seiceáil agus bain an deannach taobh istigh den bhosca chun friotaíocht teirmeach a laghdú. Mura bhfuil an fhadhb réitithe go bunúsach, d'fhéadfaí smaoineamh ar lucht leanúna fuaraithe a chur leis nó dearadh inslithe an bhosca a bharrfheabhsú chun tionchar na timpeallachta seachtracha ar an teocht taobh istigh den bhosca a laghdú. Ina theannta sin, is gá foinse an iomarca reatha a rianú agus comhpháirteanna gaolmhara a choigeartú nó a dheisiú chun a chinntiú go bhfuil sruth an chórais laistigh de raon sábháilte.

◆ Láimhseáil fadhb róthéamh comhpháirteach cábla

Anailís ar chúiseanna: Tá róthéamh na n-alt cábla go príomha mar gheall ar dhroch-theagmháil, rud a mhéadaíonn an friotaíocht teagmhála agus gineann sé méid mór teasa.

Moladh maidir le láimhseáil: Bain úsáid as íomháóir teirmeach infridhearg chun monatóireacht rialta a dhéanamh ar theocht na n-alt cábla laistigh agus lasmuigh den bhosca combiner. Nuair a aimsítear pointí neamhghnácha teocht ard, ba cheart na ciorcaid ábhartha a ghearradh amach láithreach chun tionóiscí dóiteáin a chosc. Ag an am céanna, seiceáil riocht cheangail an chomhpháirteach róthéite, agus más gá, déan an comhpháirteach a athdhéanamh nó cuir na codanna damáiste in áit chun teagmháil agus seoltacht mhaith an chomhpháirteach a chinntiú.

Struchtúr um chosc agus cothabháil lochtanna do bhosca comhcheangail PV

◆ Plean iniúchta rialta

Déan plean iniúchta mionsonraithe a fhorbairt, lena n-áirítear seiceálacha sábháilteachta leictreachais, glanadh agus cothabháil, tástáil feidhmíochta, etc., chun a chinntiú go ndéantar gach gné de réir an phlean.

◆ Coigeartú inoiriúnaitheachta comhshaoil

Ba cheart bearta comhfhreagracha a ghlacadh maidir le coinníollacha aeráide éagsúla, mar shampla bearta cruthúnas taise agus diomailt teasa a neartú i gceantair ardteochta agus báistí, minicíocht glantacháin a mhéadú i gceantair le stoirmeacha gaineamh móra, agus bacainn agus caitheamh a laghdú.

◆ Bainistíocht agus fardal páirteanna breise

Coimeád fardal páirteanna spártha riachtanacha, go háirithe páirteanna leochaileacha cosúil le scoradáin chiorcaid, gabhálaithe tintreach, nascóirí, etc., chun athsholáthar tapa a chinntiú i gcás teipe agus aga neamhfhónaimh a laghdú.

◆ Oiliúint theicniúil agus malartú

Eagraigh an fhoireann oibríochta agus cothabhála chun páirt a ghlacadh in oiliúint ghairmiúil, na teicneolaíochtaí oibríochta agus cothabhála is déanaí agus cásanna locht a roinnt, agus feabhas a chur ar leibhéal iomlán scileanna agus cumais freagartha éigeandála na foirne.

◆ Cigireacht agus glanadh rialta

Moltar an taobh amuigh den bhosca combiner a ghlanadh gach trí mhí go sé mhí chun deannach agus salachar a bhaint, agus na poill diomailt teasa a choinneáil gan bhac; Ag an am céanna, seiceáil séalaithe an bhosca chun a chinntiú nach bhfuil aon insíothlú gal uisce ann.

◆ Tástáil feidhmíochta leictreach

Ar a laghad uair sa bhliain, déan tástáil feidhmíochta leictreach cuimsitheach, lena n-áirítear voltas agus reatha gach ciorcad ionchuir a thomhas chun a chinntiú go bhfuil siad gnáth, seiceáil stádas oibre na scoradáin chiorcaid agus na gabhálaithe tintreach, agus cobhsaíocht naisc mhodúil cumarsáide a chinntiú.

◆ Cosaint tintreach agus dearbhú ar an talamh

Déan éifeachtacht an chórais cosanta tintreach a fhíorú go rialta, seiceáil an stádas atá ag an ngabhálaí tintreach, agus déan tástáil cosanta tintreach más gá; Ag an am céanna, cinntigh go gcomhlíonann leanúnachas tuirlingthe agus friotaíocht talún an bhosca cumaisc na ceanglais.
